管壳式冷凝器
管壳式冷凝器
产品详情 性能参数 结构图

一、概述

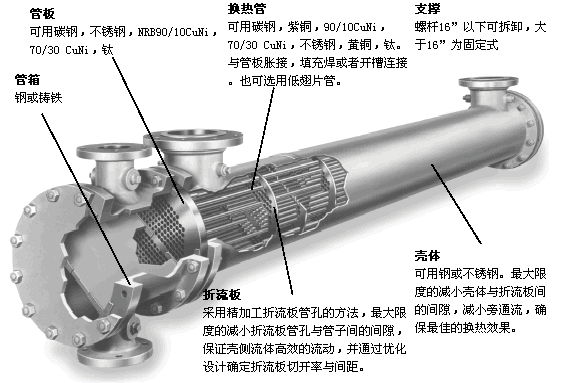

列管式换热器(又名列管式冷凝器)是一种高效换热设备,适用于汽-汽、汽-液、液-液、对流传热。它主要由壳体、管板、换热管、封头、折流挡板等组成。所需材质,可分别采用普通碳钢、紫铜、或不锈钢制作。在进行换热时,一种流体由封头的连结管处进入,在管流动,从封头另一端的出口管流出,这称之管程;另-种流体由壳体的接管进入,从壳体上的另一接管处流出,这称为壳程列管式换热器。

二、结构特点

列管换热器(又名列管式冷凝器),按材质分为碳钢列管换热器,不锈钢(304、316L)列管换热器和碳钢与不锈钢混合列管换热器三种,按形式分为固定管板式、浮头式、U型管式换热器,按结构分为单管程、双管程和多管程,传热面积0.5~500m2,可根据用户需要定制。

三、应用范围:

列管式换热器(又名列管式冷凝器)适用于在化工、轻工、冶金、制药、食品、化纤等工业中做各种用途的换热设备,尤宜于做冷凝器,使用后效果显著。

按形式可以分为固定管板式、浮头式、U型管式换热器。

按机构分为单程、双管程和多管程。

按材质分为碳钢、不锈钢和碳钢于不锈钢混合列管式冷凝器三种。

传热面积0.5-500平方。

型号公称压力MPa公称冷却面积m2
热交换器性能
介质粘度等级进油温度进水温度油温降压力损失MPa油流量与水流量之比热交换系数Kkcal/m2.h.℃
油侧水侧
GLCQ10.630.40.60.811.2---≤N10055±1≤30≥8≤0.1≤0.051:1≤300
GLCQ21.31.72.12.633.6--
GLCQ314567891011
GLCQ41315171921232527
GLCQ51.63034374144475054
GLCQ65560657075808590
GLCQ30.634567----≤N46050±11:1.5≤200
GLCQ41216202428---
GLCQ53540455060---
GLCQ6180100120-----
GLCQ7160200------

卧室换热器
